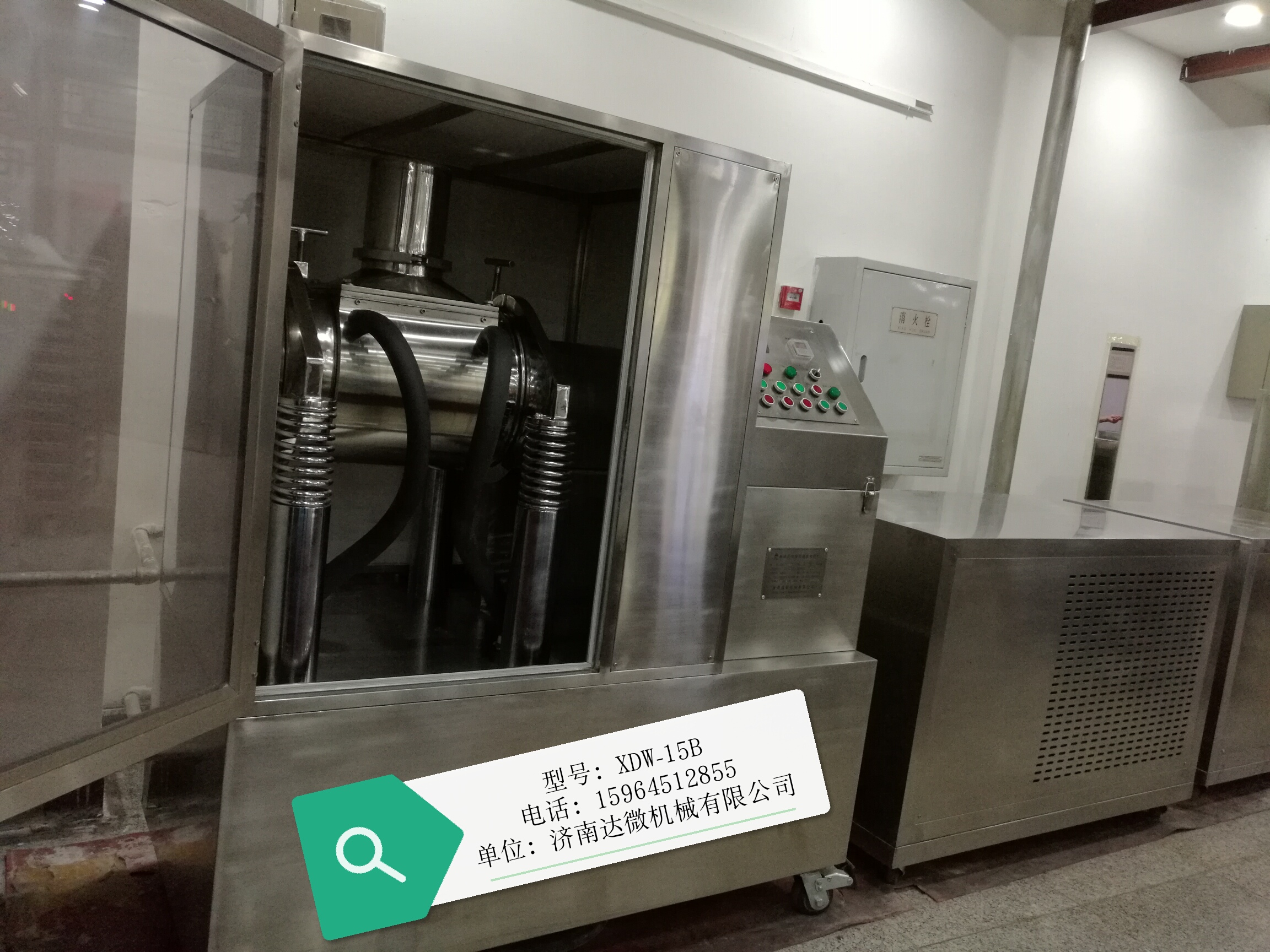

XDW-15B型中药破壁饮片细胞破壁机全不锈钢外观，可放置10万级GMP车间，制冷机循环冷却，低温，全密闭作业，无粉尘，零损耗。100%粉碎，无残渣剩余。
济南达微机械有限公司是专业设计、生产、销售具有先进水平的，可以进行细胞级超微粉碎设备的高新技术企业。
该设备属第四代振动磨，具有粉碎效率高、破壁率高、粉碎温度低与全密闭作业等特点。粉体粒径可达1～0.1μm，细胞破壁（膜）率达95%以上，使用范围涉及医药（含兽药和农药）、保健食品、化妆品、化工建材、冶金能源、电子环保等行业，并已得到广泛应用。
达微机械-细胞级微粉碎
通过打破动(植)物类药材细胞壁（膜），来达到提高生物利用度的粉碎作业称为中药细胞级微粉碎。中药材绝大多数品种来自于动(植)物，动(植)物药材是由多种功能的细胞组成，细胞由细胞壁、细胞膜、细胞质、细胞核等组成，粒径一般在10μm—100μm，而药用有效成份主要存在于细胞质、细胞核之内。细胞完整无损的状态下，有效成份只有通过细胞膜、细胞壁释放出后才能被利用。完整的细胞膜、细胞壁对有效成份的释放形成阻力，且这种阻力随细胞团内细胞数量的增大而急剧增大。而药用有效成份主要存在细胞内—细胞质与细胞核之间。受细胞壁（膜）的内向阻力和细胞团粒（粗粉）凝聚阻力的双重影响，药效成份难以释出并被机体或肠道吸收，这就是中药使用剂量大、疗效不明显的重要原因。为消除这种阻力应采取微粉碎工艺，将细胞打破以使细胞内的有效成份直接接触溶媒。这种作业并不以细度为目的，细度仅作为一种宏观的检测手段，无法表达药材粉末的真实情况。一般来说细胞的破壁率越高其细度越细。细胞经破壁后细胞内的有效成份充分暴露出来（而不是以往的通过细胞壁［膜］释放），使药物起效更加迅速、完全。药物粒子经细胞级微粉碎后，电镜观察仅有少量完整细胞存在。
XDW-15B(低温）型细胞级超微粉碎机的配置参数
|
型号 项目 |
XDW-15B振动式超微粉碎机 |
|
|
主机 系统 |
用途 |
该设备能够用于超细粉碎(细胞破壁)。可适用于任何纤维状、块状、粘性、韧性、特硬等物料的粉碎。 |
|
功率KW |
2.2 （电压：380V（三项））安徽皖南电机 |
|
|
主轴承 |
进口NSK |
|
|
磨筒公称容积 |
15L |
|
|
磨筒壁厚 |
12mm |
|
|
翻转限位 |
双螺旋式 |
|
|
翻转机构 |
全密闭结构支撑 |
|
|
磨介材质 |
食品药品级304不锈钢 |
|
|
介质尺寸 |
直径20X254mm |
|
|
研磨方式 |
振动式 |
|
|
振幅 |
6.0mm可调 |
|
|
料筒 |
2只 |
|
|
装料量 |
3.6L |
|
|
冷却系统 |
冷却连接 |
橡胶软管+保温管连接 |
|
低温配置 |
全密闭6P,-25摄氏度（低-30摄氏度） |
|
|
制冷方式 |
压缩机 ;法国泰康原装进口 |
|
|
功率KW |
4.5(380V) |
|
|
水套 |
外水套带保温 |
|
|
制冷媒介 |
冷却液 |
|
|
冷却水连接方式 |
保温软连接 |
|
|
温控器 |
有 |
|
|
电器控制 |
重要元件采用施耐德品牌,其余国产件. |
|
|
|
隔音罩 |
低噪音不锈钢隔音罩 |
|
外型尺寸(mm) |
主机: L1440×W800×H1750 制冷机: L1355×W750×H940 |
|
|
重量(KG) |
主机:850KG 制冷机:320KG |
|
|
设备技术 |
1、全密闭不分级技术：为保存药效成份而采用的全密闭多磨不筛技术，有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。 2、压缩式微粉碎技术：为提高粉碎效率和效果，运用高速撞击力和剪切力，使物料在磨筒内受到介质的挤压、揉捏和撕裂作用，大地缩短粉碎时间，提高了粉碎效率；同时因物料呈流态化且每一颗粒具有相同的受力状态，其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团，增加密实度和提高生物利用度，提高微粉碎效果和技术。 3、动态优化技术：按物料的不同特性，在提高微粉碎效率和效果的同时，进行佳优化适配的技术。 4、机电一体化技术：实现设备的高性能和高水平，减少人工用量，确保成品质量稳定可控的技术，避免因人工介入过多而产生品质不稳定、受污染等现象。 5、全面自动化技术：具备单机多功能自动化（FMC柔性化），使小批量药物生产象大批量流水线生产一样简便的技术。 6、洁净安全化技术：达微超微粉碎机系列严格按GMP标准设计制造，能够满足制药粉体装备的特殊要求。
|
|
|
设备特征 |
1、安全性强：与物料接触的部位均为抛光不锈钢，其材质为医药食品机械通用材质(也可根据用户要求改为其它金属材质)，避免砷、镉、汞、铅、铜等重金属混入。 2、洁净卫生：内外面平滑、一机多用、减少污染、减轻洗净作业负担；粉碎过程全密闭无粉尘溢出，充分改善作业环境，有效成份不损失。 3、采用复合（透明）隔声罩，噪音大大降低。 4、易拆卸(组装）、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。 5、操作简便：容量佳适配、确保物料完全排出，操作和换料简便。 6、维护方便：结构紧凑、占地面积小，维修养护方便。 7、改善环境：全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生，可改善工作环境。 8、提高效率：100%粉碎，无药渣剩余。高速撞击力和剪切力的双向作用，大地缩短了粉碎时间，提高粉碎效率。 9、广谱适应：对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料，其破壁率高于98%。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。 10、温度可控：通过配置可进行高温、常温、低温或超低温的微粉碎，可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎，冷冻系统低温度可达零下35℃(高档低温配置)。
|
|
|
物料适应 |
广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统. |
|
|
产能kg/h |
普通中药材(食品)2-18kg/h，-300目90-98%。灵芝孢子粉产量0.6-2kg/h（2500目），破壁率90-98%以上。 |
|
|
整机外观 |
不锈钢全封闭 |
|
|
放置场地 |
可放于GLP实验室或10万级GMP车间 |
|
|
交货周期 |
40个工作日 |
|
|
其他说明 |
电源:3相/380; 循环冷却系统 |
|
