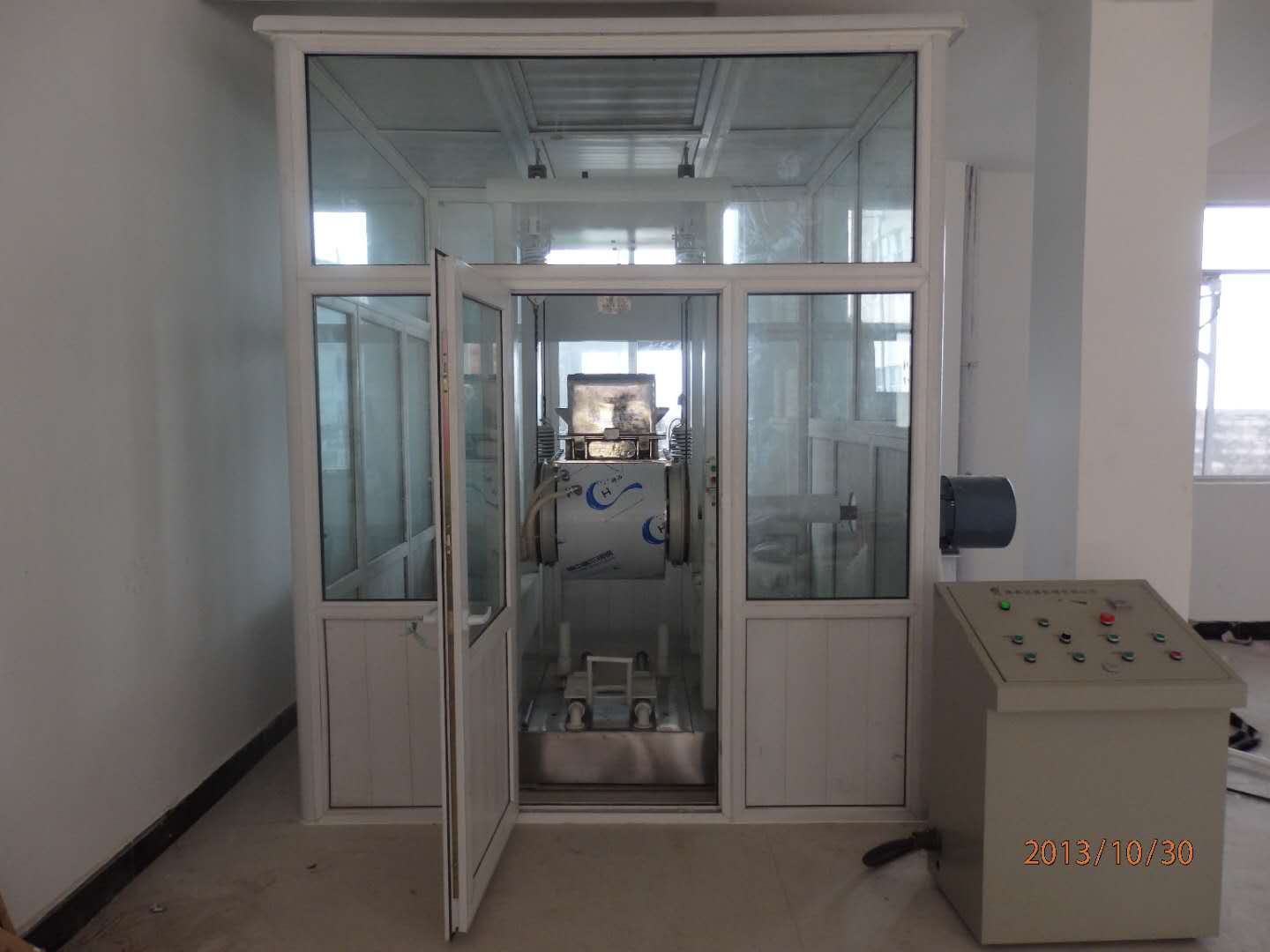

XDW-F100J型中药超微粉碎机

型号

项目

XDW-F100J

主机系统

功率KW

15kw（电压：380V（三相））安徽皖南电机

主轴承

进口NSK

主体结构

钢丝绳悬挂式翻转

主体框架

碳钢喷塑处理

外观

碳钢喷塑处理、无电机罩

磨筒与辅助装置

磨筒

圆弧型（容积100升）

磨筒壁厚

12mm

翻转限位

纵向＋横向限位

翻转机构

新式单辊、电磁制动定位

举升机构

封闭螺旋双筒抬升机构

磨介材质

食品药品级304不锈钢

介质尺寸

直径 20 ×400mm

研磨方式

振动式

料盒连接

双连杆快开装置（附专用扳手）

料盒装卸

手动装卸

料筒

2只

料盒容积

30L

冷却系统

冷却连接

悬挂式短连接

水套

全水套（外＋内＋双侧壁水套）

制冷系统

连续作业≤60℃（用户自备）

连续作业≤-15℃至-35℃（另配制冷系统）

冷却方式

自来水循环冷却

电器控制

重要元件由引进技术生产,其余国产件.

其他参数

隔音罩

复合隔音罩 、 双层中空钢化玻璃

外型尺寸

主 机: L 320 0×W2300×H28 1 0

重量(KG)

主机:2750Kg

设备技术

1 、全密闭不分级技术：为保存药效成份而采用的全密闭多磨不筛技术，有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。

2 、压缩式微粉碎技术：为提高粉碎效率和效果，运用高速撞击力和剪切力，使物料在磨筒内受到介质的挤压、揉捏和撕裂作用，大地缩短粉碎时间，提高了粉碎效率；同时因物料呈流态化且每一颗粒具有相同的受力状态，其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团，增加密实度和提高生物利用度，提高微粉碎效果和技术。

3 、动态优化技术：按物料的不同特性，在提高微粉碎效率和效果的同时，进行佳优化适配的技术。

4 、机电一体化技术：实现设备的高性能和高水平，减少人工用量，确保成品质量稳定可控的技术，避免因人工介入过多而产生品质不稳定、受污染等现象。

5 、全面自动化技术：具备单机多功能自动化（ FMC 柔性化），使小批量药物生产象大批量流水线生产一样简便的技术。

6 、洁净安全化技术：达微超微粉碎机系列严格按 GMP 标准设计制造（根据客户要求），能够满足制药粉体装备的特殊要求。

设备特征

1 、安全性强：与物料接触的部位均为抛光不锈钢，其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ，避免砷、镉、汞、铅、铜等重金属混入。

2 、洁净卫生：内外面平滑、一机多用、减少污染、减轻洗净作业负担；粉碎过程全密闭无粉尘溢出，充分改善作业环境，有效成份不损失。

3 、采用复合（透明）隔声罩，噪音大大降低。

4 、易拆卸 ( 组装）、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。

5 、操作简便：容量佳适配、确保物料完全排出，操作和换料简便。

6 、维护方便：结构紧凑、占地面积小，维修养护方便。

7 、改善环境：全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生，可改善工作环境。

8 、提高效率： 100% 粉碎，无药渣剩余。高速撞击力和剪切力的双向作用，大地缩短了粉碎时间，提高粉碎效率。

9 、广谱适应：对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料，其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。

10 、温度可控：通过配置可进行高温、常温、低温或超低温的微粉碎，可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎，冷冻系统低温度可达零下 35 ℃ ( 高档低温配置 ) 。

物料适应

广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统.

产能 kg/h

普通中药材 ( 食品 )10-50kg/h ， -300 目 90-9 8 % 。灵芝孢子粉产量 4- 10 kg/h （ 2500 目） ，破壁率 90-9 8 % 。

整机外观

局部不锈钢外观，可放于前处理或普通食品级车间。

放置场地

可放于前处理或普通食品级车间。

价格（万元）

28.6万元

交货周期

90 个工作日

其他说明

电源:3相/380; 循环冷却系统

名 称

型号及规格

单 位

数量

备 注

主

机

部

分

1

主机

XDW- F 100 J

台

1

2

隔声罩

塑钢 柜架双层 中空 钢化玻璃

套

1

附

件

部

分

1

锁紧扳手

不锈钢

件

1

2

控制配电柜

喷塑

台

1

3

循环水 管

Φ 25 mm

盘

1

4

不锈钢料盒

只

2

5

料筒密封硅胶管

Φ 4 ×6mm

米

1.5

6

喉箍

个

8

7

钢丝绳

6 根 / 套

套

1

8

介质

Φ20×400mm

根

490

介质木箱 2 个

9

筛板

不锈钢

件

1

10

水管支架

不锈钢

件

1

11

控制连接线

穿金属软管

根

1

包

装

箱

及

附件

1

介质箱

个

2

2

磨筒固定架

个

1

3

主机包装箱

套

1

4

传动轴防护罩

不锈钢

件

1

5

隔音罩包装箱

套

1
