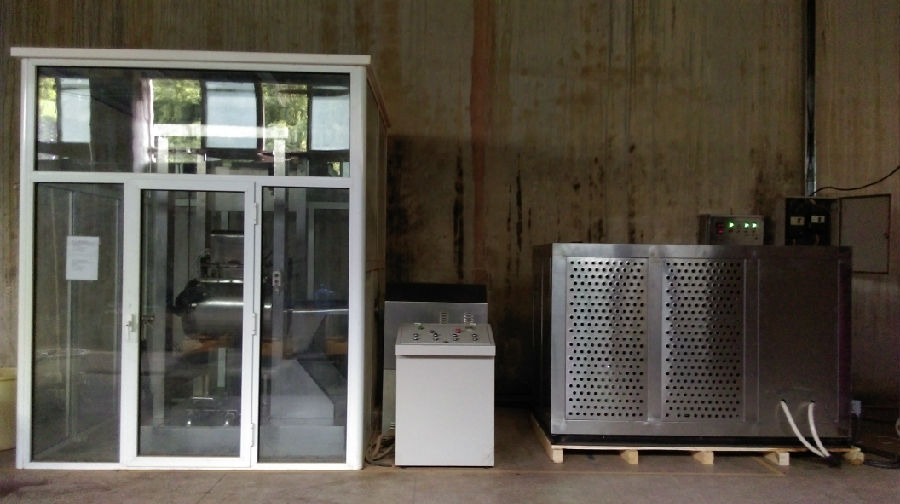

XDW-F100B低温超微粉碎机

型号

项目

XDW-F100 B

主机系统

功率KW

15kw（电压：380V（三相））安徽皖南电机

主轴承

进口NSK

主体结构

钢丝绳悬挂式翻转

主体框架

全不锈钢

外观

全不锈钢外观

磨筒与辅助装置

磨筒

圆弧型（容积100升）

磨筒壁厚

1 8 mm

翻转限位

纵向＋横向限位

翻转机构

新式单辊、电磁制动定位

举升机构

封闭螺旋双筒抬升机构

磨介材质

食品药品级304不锈钢

介质尺寸

直径 20 ×400mm

研磨方式

振动式

料盒连接

双连杆快开装置（附专用扳手）

料盒装卸

手动装卸

料筒

2只

料盒容积

30L

冷却系统

冷却连接

悬挂式短连接

冷却连接方式

橡胶软管 +保温管连接

水套

全水套（外＋内＋双侧壁水套）

低温配置

20P制冷机

低温度(可调)

-10 ～- 25 ℃

外形尺寸( m m)

2200 × 1100 × 1450

重量（kg）

1200

输入总 功率 KW

15

名义制冷量 KW

53.8

电压 V

三相四线 380 V

压缩机

意大利富士豪

水泵

德国威乐

自吸泵

利欧

工作方式

全封闭

储液桶

容积约260L，不锈钢材质，带保温

防冻液

约 180kg,主要成分为 乙二醇

制冷剂

404A

循环水管径

外径20mm

整体外观

全不锈钢外壳

电控柜

主机控制，制冷温度可自由控制，在设定范围内可自动开、停机。

连接线

免费提供控制柜至冷冻机电源及控制连接线（建议 10米内）

主要部件配置明细

吸风式冷凝器； 20匹 板式换热器；风机 1 台；电磁阀：美国艾口；膨胀阀：法国丹佛斯；气分：天津；可拆式过滤筒：天津 ; 视液镜：丹佛斯； 系统具备: 高低压保护、模块保护、热 过载保护等

配套方式

与XDW-F100或与XDW-L100型系列及大型主机配套

放置地点

车间中央空调房或室外搭棚

电器控制

重要元件由引进技术生产,其余国产件.

其他参数

隔音罩

加重铝合金框架，双层中空钢化玻璃

外型尺寸 (mm)

主 机: L 3200 ×W2300×H28 1 0 制冷机： 2200 × 1100 × 1450

重量(KG)

主机:2750Kg 制冷机： 1200

放置车间

10(30)万级GMP车间

设备技术

1 、全密闭不分级技术：为保存药效成份而采用的全密闭多磨不筛技术，有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。

2 、压缩式微粉碎技术：为提高粉碎效率和效果，运用高速撞击力和剪切力，使物料在磨筒内受到介质的挤压、揉捏和撕裂作用，大地缩短粉碎时间，提高了粉碎效率；同时因物料呈流态化且每一颗粒具有相同的受力状态，其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团，增加密实度和提高生物利用度，提高微粉碎效果和技术。

3 、动态优化技术：按物料的不同特性，在提高微粉碎效率和效果的同时，进行佳优化适配的技术。

4 、机电一体化技术：实现设备的高性能和高水平，减少人工用量，确保成品质量稳定可控的技术，避免因人工介入过多而产生品质不稳定、受污染等现象。

5 、全面自动化技术：具备单机多功能自动化（ FMC 柔性化），使小批量药物生产象大批量流水线生产一样简便的技术。

6 、洁净安全化技术：达微超微粉碎机系列严格按 GMP 标准设计制造（根据客户要求），能够满足制药粉体装备的特殊要求。

设备特征

1 、安全性强：与物料接触的部位均为抛光不锈钢，其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ，避免砷、镉、汞、铅、铜等重金属混入。

2 、洁净卫生：内外面平滑、一机多用、减少污染、减轻洗净作业负担；粉碎过程全密闭无粉尘溢出，充分改善作业环境，有效成份不损失。

3 、采用复合（透明）隔声罩，噪音大大降低。

4 、易拆卸 ( 组装）、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。

5 、操作简便：容量佳适配、确保物料完全排出，操作和换料简便。

6 、维护方便：结构紧凑、占地面积小，维修养护方便。

7 、改善环境：全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生，可改善工作环境。

8 、提高效率： 100% 粉碎，无药渣剩余。高速撞击力和剪切力的双向作用，大地缩短了粉碎时间，提高粉碎效率。

9 、广谱适应：对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料，其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。

10 、温度可控：通过配置可进行高温、常温、低温或超低温的微粉碎，可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎，冷冻系统低温度可达零下 35 ℃ (XDW-F100C 高档低温配置具备此功能 ) 。

物料适应

广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统.

产能 kg/h

普通中药材 ( 食品 )10-50kg/h ， -300 目 90-9 8 % 。灵芝孢子粉产量 4- 10 kg/h （ 2500 目） ，破壁率 90-9 8 % 。

整机外观

全不锈钢外观 ，可放置 10(30)万级GMP车间

价格（万元）

46.8 万元（含税含运费）

交货期

45 个工作日

其他说明

电源:3相/380; 水循环冷却系统

名 称

型号及规格

单 位

数量

备 注

主

机

部

分

1

主机

XDW- F 100 B

台

1

2

隔声罩

铝合金柜架双层钢化玻璃

套

1

3

冷冻机组

20 匹

台

1

不锈钢外观

附

件

部

分

1

锁紧扳手

不锈钢

件

1

2

控制配电柜

喷塑

台

1

3

冷冻管

Φ19×30mm

根

2

1 0 米 / 根

4

保温管

根

13

1.7 米 / 根

5

不锈钢料盒

只

2

6

料筒密封硅胶管

Φ 4 ×6mm

米

4

7

喉箍

个

8

8

钢丝绳

6 根 / 套

套

1

9

介质

Φ20×400mm

根

490

介质木箱 2 个

10

筛板

不锈钢

件

1

11

水管支架

不锈钢

件

1

12

控制连接线

穿金属软管

根

1

13

冷冻机连接线

穿金属软管

根

2

包

装

箱

及

设备固定附件

1

介质箱

个

2

2

磨筒固定架

个

1

3

主机包装箱

套

1

4

冷冻机包装箱

个

1

5

电机罩

不锈钢

套

1

6

传动轴防护罩

不锈钢

件

1

7

隔音罩包装箱

套

1

型号

DWL20

机组特性

制冷量

KW

53.8

Kcal/h

30368.32

TR

10.04

整机功率

KW

17.8

整机运转电流

A

39

压缩机

数量

1台

输入功率

KW

15

工作电流

A

29

工作电压

V

380

循环防冻液

水管接口直径

mm

20

种类

乙二醇兑水1：1

冷凝风机

输入功率

KW

1.6

工作电流

A

3.5

增压泵

输入功率

KW

0.151

扬程

m

8

流量

L/min

100

循环泵

输入功率

KW

0.125

扬程

m

20

流量

L/min

33

防冻液水箱容积

L

260

外形尺寸

长

mm

2200

宽

mm

1100

高

mm

1450

制冷剂

404A

制冷剂充注量（ kg ）

717.5

低 制冷 温度(可调)

-10 ～- 35 ℃

整机重量

kg

1200

序号

名称

品牌

产地

备注

1

压缩机

富士豪

意大利

20HP

2

微电脑温度控制仪

精创

上海

上海

3

交流接触器

耀华

浙江

国产名牌

4

断路保护器

正泰

国产

国产名牌

5

翅片式冷凝器

东威

江苏盐城

国产

6

储液器

法斯克

天津

国产

7

冷凝风机

马尔

杭州

国产

8

膨胀阀

丹佛斯

法国

进口

9

电磁阀

艾口

美国

国产

10

滤芯

法斯克

天津

国产

11

板式换热器

烽煌

杭州

国产

12

压力表

鸿森

浙江

国产

13

压力控制器

丹佛斯

法国

进口

14

增压泵

威乐

法国

进口

15

循环泵

利欧

上海

国产

16

制冷剂

金典

浙江

国产
