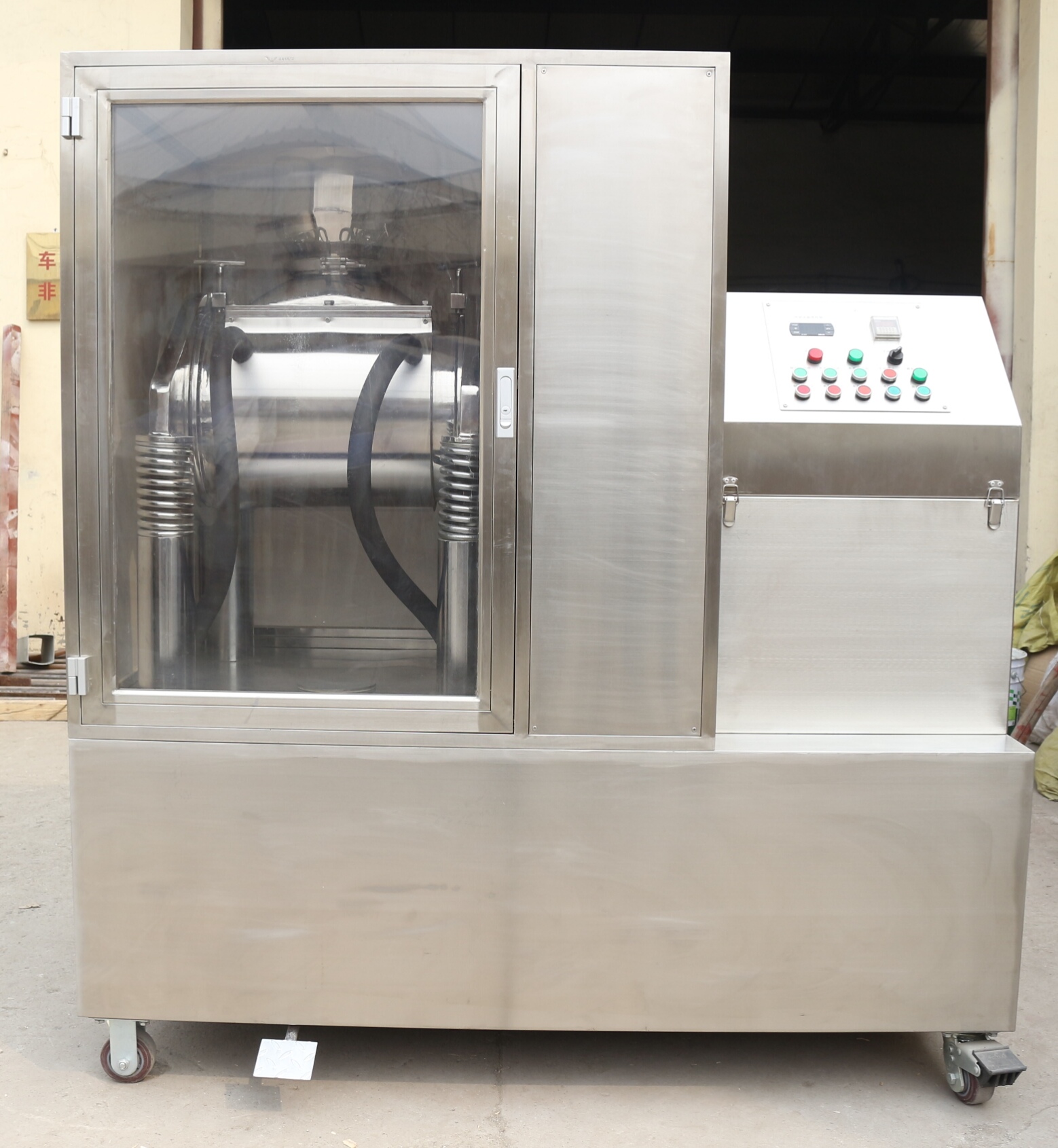

XDW-40A 中药超微粉碎机

型号

项目

XDW- 40 A 中药超微粉碎 机

主机

系统

用途

该设备能够用于超细粉碎（细胞破壁）。可适用于任何纤维状、块状、粘性、韧性、特硬等物料的粉碎。

功率KW

4 （电压：380V（三相））安徽皖南电机

主轴承

进口NSK

公称容积

40 L

磨筒壁厚

1 2 mm

翻转限位

双螺旋式

翻转机构

全密闭结构支撑

磨介材质

食品药品级304不锈钢

介质尺寸

直径 20× 340mm

研磨方式

振动式

振幅

6 . 0 mm 可调

料筒

2只

装料量

10 L

冷却系统

冷却连接

橡胶软管 连接

冷却 配置

水循环

水套

全 水套带保温

降温 方式

自来水循环冷却

冷却水连接方式

橡胶软管连接

电器控制

重要元件由引进技术生产,其余国产件. 可编程序控制器 PLC触摸屏控制

隔音罩

低噪音不锈钢隔音罩

外型尺寸（mm ）

主机: L 1 68 0 × W 115 0 × H1 82 0

重量(KG)

主机: 110 0KG

设备技术

1 、全密闭不分级技术：为保存药效成份而采用的全密闭多磨不筛技术，有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。

2 、压缩式微粉碎技术：为提高粉碎效率和效果，运用高速撞击力和剪切力，使物料在磨筒内受到介质的挤压、揉捏和撕裂作用，大地缩短粉碎时间，提高了粉碎效率；同时因物料呈流态化且每一颗粒具有相同的受力状态，其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团，增加密实度和提高生物利用度，提高微粉碎效果和技术。

3 、动态优化技术：按物料的不同特性，在提高微粉碎效率和效果的同时，进行佳优化适配的技术。

4 、机电一体化技术：实现设备的高性能和高水平，减少人工用量，确保成品质量稳定可控的技术，避免因人工介入过多而产生品质不稳定、受污染等现象。

5 、全面自动化技术：具备单机多功能自动化（ FMC 柔性化），使小批量药物生产象大批量流水线生产一样简便的技术。

6 、洁净安全化技术：达微超微粉碎机系列严格按 GMP 标准设计制造，能够满足制药粉体装备的特殊要求。

设备特征

1 、安全性强：与物料接触的部位均为抛光不锈钢，其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ，避免砷、镉、汞、铅、铜等重金属混入。

2 、洁净卫生：内外面平滑、一机多用、减少污染、减轻洗净作业负担；粉碎过程全密闭无粉尘溢出，充分改善作业环境，有效成份不损失。

3 、采用复合（透明）隔声罩，噪音大大降低。

4 、易拆卸 ( 组装）、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。

5 、操作简便：容量佳适配、确保物料完全排出，操作和换料简便。

6 、维护方便：结构紧凑、占地面积小，维修养护方便。

7 、改善环境：全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生，可改善工作环境。

8 、提高效率： 100% 粉碎，无药渣剩余。高速撞击力和剪切力的双向作用，大地缩短了粉碎时间，提高粉碎效率。

9 、广谱适应：对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料，其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。

10 、温度可控：通过配置可进行高温、常温、低温或超低温的微粉碎，可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎，冷冻系统低温度可达零下 35 ℃ ( 高档低温配置 ) 。

物料适应

广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统.

产能 kg/ h

普通中药材 ( 食品 ) 3.6 - 20 kg/h ， - 3 00 目 90- 9 8 % 。灵芝孢子粉产量 1.2 - 3.6 kg/h （ 2500 目） ，破壁率 90- 9 8% 以上。

整机外观

不锈钢全封闭

放置场地

可放于GLP实验室或10万级GMP车间

价格（万元）

19.6万元（不含税及运费），含税：21.9万元

交货周期

4 0个工作日

其他说明

电源:3相/380; 水循环冷却系统

名 称

型号及规格

单 位

数量

备 注

主

机

部

分

1

主机

XDW- 40A

台

1

2

隔声罩

台

1

不锈钢外观

附

件

部

分

1

紧固套筒

19

套

1

2

冷冻管

根

2

5 米 / 根

3

料筒

不锈钢

只

1

4

料筒密封圈

件

1

5

卡箍螺栓

套

1

6

喉箍

Φ 13 -20

个

8

7

传动轴防护罩

件

1

包

装

箱

及

固定附件

1

主机包装箱

个

1

2

附件箱

个

1

3

固定套

Φ 75 ×Φ 90 ×36

件

4

4

双头螺栓

M12 ×320

件

5

其它

项 目

姓 名

日 期

备 注

装箱负责人

质检人员
