XDW-15B中药细胞破壁机洁净安全化技术:达微超微粉碎机系列严格按GMP标准设计制造,能够满足制药粉体装备的特殊要求。

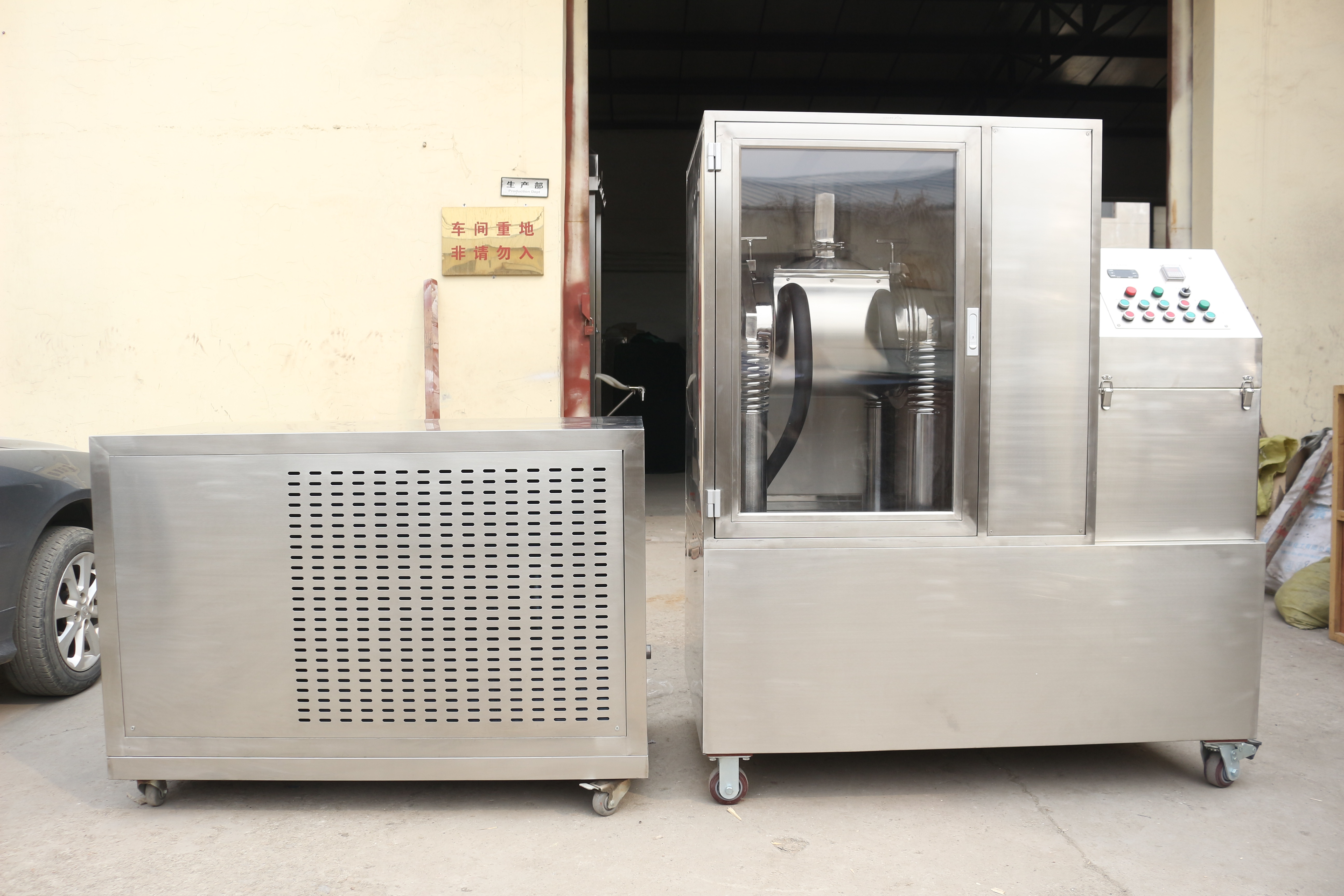

XDW-15B(低温 ) 中药细胞破壁机 的配置参数
型号 项目 |
XDW-15B 中药细胞破壁机 |
|
主机 系统 |
用途 |
该设备能够用于超细粉碎(细胞破壁)。可适用于任何纤维状、块状、粘性、韧性、特硬等物料的粉碎。 |
功率KW |
2.2 (电压:380V(三项))安徽皖南电机 |
|
主轴承 |
进口NSK |
|
磨筒公称容积 |
15 L |
|
磨筒壁厚 |
1 2 mm |
|
磨筒外观 |
全不锈钢外观 |
|
翻转限位 |
双螺旋式 |
|
翻转机构 |
全密闭结构支撑 |
|
磨介材质 |
食品药品级304不锈钢 |
|
介质尺寸 |
直径 20 × 25 4 mm |
|
研磨方式 |
振动式 |
|
振幅 |
6.0 mm 可调 |
|
料筒 |
2只 |
|
装料量 |
3 .6 L |
|
冷却系统 |
冷却连接 |
橡胶软管+保温管连接 |
低温配置 |
全密闭6P 制冷机 ,- 25 ℃ (低 -30℃),压缩机 法国泰康 原装进口 |
|
制冷方式 |
制冷机低温冷冻 |
|
功率KW |
4 .5(380V) |
|
水套 |
外水套带保温 |
|
制冷媒介 |
冷却液 |
|
冷却水连接方式 |
低温橡胶软管 +橡胶 保温 管 软连接 |
|
温控器 |
有 |
|
电器控制 |
重要元件由引进技术生产,其余国产件. |
|
|
隔音罩 |
低噪音不锈钢隔音罩 |
外型尺寸 ( mm ) |
主机: L 1 440 × W800 × H1750 制冷机: L 1355 × W 7 5 0× H9 4 0 |
|
重量(KG) |
主机:850KG 制冷机: 38 0KG |
|
设备技术 |
1 、全密闭不分级技术:为保存药效成份而采用的全密闭多磨不筛技术,有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。 2 、压缩式微粉碎技术:为提高粉碎效率和效果,运用高速撞击力和剪切力,使物料在磨筒内受到介质的挤压、揉捏和撕裂作用,大地缩短粉碎时间,提高了粉碎效率;同时因物料呈流态化且每一颗粒具有相同的受力状态,其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团,增加密实度和提高生物利用度,提高微粉碎效果和技术。 3 、动态优化技术:按物料的不同特性,在提高微粉碎效率和效果的同时,进行佳优化适配的技术。 4 、机电一体化技术:实现设备的高性能和高水平,减少人工用量,确保成品质量稳定可控的技术,避免因人工介入过多而产生品质不稳定、受污染等现象。 5 、全面自动化技术:具备单机多功能自动化( FMC 柔性化),使小批量药物生产象大批量流水线生产一样简便的技术。 6 、洁净安全化技术:达微超微粉碎机系列严格按 GMP 标准设计制造,能够满足制药粉体装备的特殊要求。
|
|
设备特征 |
1 、安全性强:与物料接触的部位均为抛光不锈钢,其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ,避免砷、镉、汞、铅、铜等重金属混入。 2 、洁净卫生:内外面平滑、一机多用、减少污染、减轻洗净作业负担;粉碎过程全密闭无粉尘溢出,充分改善作业环境,有效成份不损失。 3 、采用复合(透明)隔声罩,噪音大大降低。 4 、易拆卸 ( 组装)、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。 5 、操作简便:容量佳适配、确保物料完全排出,操作和换料简便。 6 、维护方便:结构紧凑、占地面积小,维修养护方便。 7 、改善环境:全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生,可改善工作环境。 8 、提高效率: 100% 粉碎,无药渣剩余。高速撞击力和剪切力的双向作用,大地缩短了粉碎时间,提高粉碎效率。 9 、广谱适应:对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料,其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。 10 、温度可控:通过配置可进行高温、常温、低温或超低温的微粉碎,可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎,冷冻系统低温度可达零下 35 ℃ ( 高档低温配置 ) 。
|
|
物料适应 |
广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统. |
|
产能 kg/h |
普通中药材 ( 食品 ) 2 - 1 8 kg/h , -300 目 90- 9 8 % 。灵芝孢子粉产量 0.6 - 2 kg/h ( 2500 目) ,破壁率 90- 9 8% 以上。 |
|
整机外观 |
不锈钢全封闭 |
|
放置场地 |
可放于GLP实验室或10万级GMP车间 |
|
交货周期 |
2 0个工作日 |
|
其他说明 |
电源:3相/380; 循环冷却系统 |
附表 1 :设备装箱单 年 月 日
|
名 称 |
型号及规格 |
单 位 |
数量 |
备 注 |
|||
主 机 部 分 |
1 |
主机 |
XDW-15B |
台 |
1 |
|
||
2 |
隔声罩 |
|
台 |
1 |
不锈钢外观 |
|||
3 |
冷冻机 |
6P |
台 |
1 |
|
|||
附
件
部
分 |
1 |
紧固套筒 |
19 |
套 |
1 |
|
||
2 |
冷冻管 |
|
根 |
2 |
5 米 / 根 |
|||
3 |
保温管 |
|
根 |
7 |
1.8 米 / 根 |
|||
4 |
料筒 |
不锈钢 |
只 |
1 |
|
|||
5 |
料筒密封圈 |
|
件 |
1 |
|
|||
6 |
卡箍螺栓 |
|
套 |
1 |
|
|||
7 |
喉箍 |
Φ 13 -20 |
个 |
8 |
|
|||
8 |
筛板密封垫 |
食品橡胶 |
件 |
2 |
|
|||
9 |
传动轴防护罩 |
|
件 |
1 |
|
|||
包 装 箱 及 固定附件 |
1 |
主机包装箱 |
|
个 |
1 |
|
||
2 |
附件箱 |
|
个 |
1 |
|
|||
3 |
固定套 |
Φ 75 ×Φ 90 ×36 |
件 |
4 |
|
|||
4 |
双头螺栓 |
M12 ×320 |
件 |
|
|
|||
5 |
其它 |
电源连接线(穿金属软管) 1 根 |
||||||
项 目 |
姓 名 |
日 期 |
备 注 |
|||||
装箱负责人 |
|
|
|
|||||
质检人员 |
|
|
|
附表 2:XDW-15B低温细胞级超微粉碎机电器件配置单
名称 |
品牌 |
型号 |
数量 |
电源总开关 |
施耐德 |
GV2-ME20 |
1 |
时间继电器 |
康泰 |
JSS20-CE , 110V |
1 |
交流接触器 |
耀华 |
CJX2-1210 , 110V |
5 |
带灯绿色按钮 |
耀华 |
LA38 |
3 |
绿色按钮开关 |
耀华 |
LA38 |
2 |
红色停止按钮 |
耀华 |
LA38 |
4 |
电源指示灯 |
耀华 |
|
1 |
液位警界灯 |
耀华 |
24V |
1 |
熔断器座 |
耀华 |
RT18-32 |
4 |
熔芯 |
耀华 |
2A |
4 |
隔离变压器 |
耀华 |
BV50 |
1 |
辅助触头 |
耀华 |
F4 - 20 |
1 |
航空插头 |
国产 |
14 芯 |
2 套 |
接线端子 |
国产 |
2.5 平方 |
28 |
温度控制显示仪 |
上海精创 |
3010 型 |
1 |
附表 3:冷冻机参数表
型号 |
DWL06 |
||
机组特性 |
制冷量 |
KW |
11 |
Kcal/h |
4748.92 |
||
TR |
1.57 |
||
整机功率 |
KW |
4.5 |
|
整机运转电流 |
A |
12 |
|
压缩机 |
数量 |
1台 |
|
输入功率 |
KW |
4.4 |
|
工作电流 |
A |
8.8 |
|
工作电压 |
V |
380 |
|
循环防冻液 |
水管接口直径 |
mm |
14 |
种类 |
乙二醇兑水1:1 |
||
冷凝风机 |
输入功率 |
KW |
0.55 |
工作电流 |
A |
1.25 |
|
增压泵 |
输入功率 |
KW |
0.093 |
扬程 |
m |
6 |
|
流量 |
L/min |
57 |
|
循环泵 |
输入功率 |
KW |
0.125 |
扬程 |
m |
20 |
|
流量 |
L/min |
33 |
|
防冻液水箱容积 |
L |
90 |
|
外形尺寸 |
长 |
mm |
1355 |
宽 |
mm |
750 |
|
高 |
mm |
940 |
|
制冷剂 |
R404A |
||
制冷剂充注量( kg ) |
3.5 |
||
低 制冷 温度(可调) |
-10 ~- 35 ℃ |
||
整机重量 |
kg |
380 |
附表 4:冷冻机组配置表
序号 |
名称 |
品牌 |
产地 |
备注 |
1 |
压缩机 |
泰康 |
法国 |
6HP |
2 |
微电脑温度控制仪 |
精创 |
上海 |
上海 |
3 |
交流接触器 |
耀华 |
浙江 |
国产名牌 |
4 |
断路保护器 |
施耐德 |
法国 |
进口品牌 |
5 |
翅片式冷凝器 |
东威 |
江苏盐城 |
国产 |
6 |
储液器 |
法斯克 |
天津 |
国产 |
7 |
冷凝风机 |
马尔 |
杭州 |
国产 |
8 |
膨胀阀 |
丹佛斯 |
法国 |
进口 |
9 |
电磁阀 |
鸿森 |
浙江 |
国产 |
10 |
过滤器 |
鸿森 |
浙江 |
国产 |
11 |
板式换热器 |
烽煌 |
浙江 |
国产 |
12 |
压力表 |
鸿森 |
浙江 |
国产 |
13 |
压力控制器 |
丹佛斯 |
法国 |
进口 |
14 |
增压泵 |
威乐 |
法国 |
进口 |
15 |
循环泵 |
利欧 |
上海 |
国产 |
16 |
制冷剂 |
金典 |
浙江 |
国产 |
注: 1、 免费上门安装调试和培训, 该设备接上水电即可投入运行生产,需方按供方要求布置水电 。
