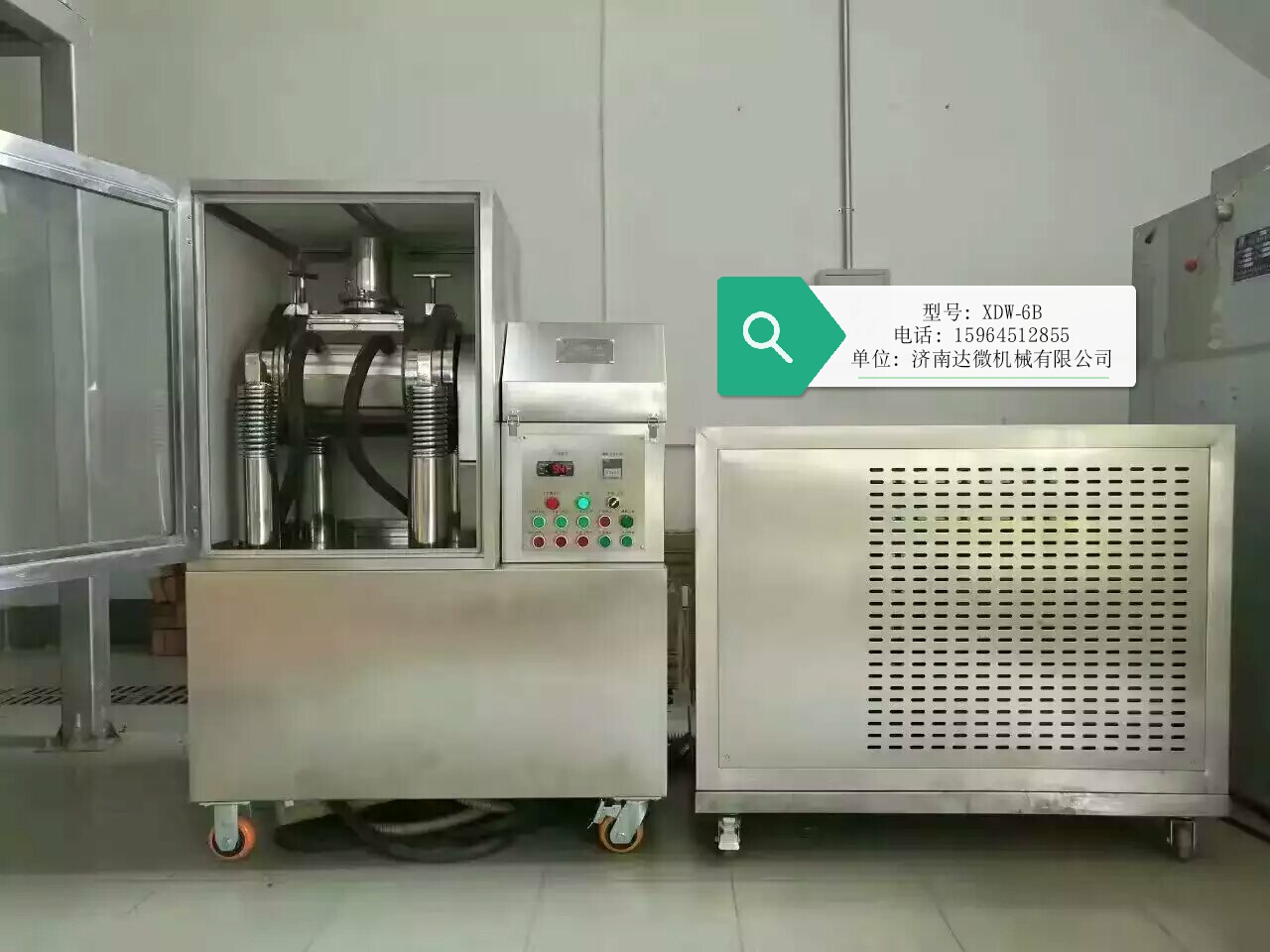

XDW-6B灵芝孢子粉细胞破壁机

型号

项目

XDW-6B 超微粉碎机（低温细胞破壁机）

主机

系统

用途

该设备能够用于超细粉碎(细胞破壁)。可适用于任何纤维状、块状、粘性、韧性、特硬等物料的粉碎。

功率KW

1.1 （电压：380V（三项））安徽皖南电机

主轴承

进口NSK

公称容积

6.3L

磨筒壁厚

1 0 mm

钢棒装入量

32±0.2Kg

翻转限位

双螺旋式

翻转机构

全密闭结构支撑

磨介材质

食品药品级 优质 304不锈钢

介质尺寸

直径 20X174 mm

研磨方式

振动式

振幅

6 mm 可调

料筒

2只

装料量

1.2L

冷却系统

冷却连接

低温橡胶软管+保温管连接

低温配置

全密闭3P,-25摄氏度 ， 进口 压缩机 （法国泰康）

制冷方式

压缩机低温冷冻

功率KW

2. 4 (380V)

水套

外水套带保温

制冷方式

冷却液 循环降温

冷却水连接方式

低温橡胶软管+ 橡塑 保温管连接

温控器

有

电器控制

重要 元件由引进技术生产，其余国产件 .

隔音罩

低噪音不锈钢复合隔音罩

外型尺寸 (mm)

主 机: L 1030× W 750× H 1500

制冷机: L 120 0× W 75 0× H 94 0 mm

重量(KG)

主机:480KG 制冷机:250KG

设备技术

1 、全密闭不分级技术：为保存药效成份而采用的全密闭多磨不筛技术，有效避免产生药效成份偏析和损失、因粉尘溢出而污染环境等现象。

2 、压缩式微粉碎技术：为提高粉碎效率和效果，运用高速撞击力和剪切力，使物料在磨筒内受到介质的挤压、揉捏和撕裂作用，大地缩短粉碎时间，提高了粉碎效率；同时因物料呈流态化且每一颗粒具有相同的受力状态，其自有粘性作用可使成品形成分散均匀和精密复合化的微粒子团，增加密实度和提高生物利用度，提高微粉碎效果和技术。

3 、动态优化技术：按物料的不同特性，在提高微粉碎效率和效果的同时，进行佳优化适配的技术。

4 、机电一体化技术：实现设备的高性能和高水平，减少人工用量，确保成品质量稳定可控的技术，避免因人工介入过多而产生品质不稳定、受污染等现象。

5 、全面自动化技术：具备单机多功能自动化（ FMC 柔性化），使小批量药物生产象大批量流水线生产一样简便的技术。

6 、洁净安全化技术：达微超微粉碎机系列严格按 GMP 标准设计制造，能够满足制药粉体装备的特殊要求。

设备特征

1 、安全性强：与物料接触的部位均为抛光不锈钢，其材质为医药食品机械通用材质 ( 也可根据用户要求改为其它金属材质 ) ，避免砷、镉、汞、铅、铜等重金属混入。

2 、洁净卫生：内外面平滑、一机多用、减少污染、减轻洗净作业负担；粉碎过程全密闭无粉尘溢出，充分改善作业环境，有效成份不损失。

3 、采用复合（透明）隔声罩，噪音大大降低。

4 、易拆卸 ( 组装）、易清洗、易换料。可用水、压缩空气、酒精、蒸汽等清洗、消毒。

5 、操作简便：容量佳适配、确保物料完全排出，操作和换料简便。

6 、维护方便：结构紧凑、占地面积小，维修养护方便。

7 、改善环境：全密闭作业绝无粉尘溢出、有效成份不损失、无药渣产生，可改善工作环境。

8 、提高效率： 100% 粉碎，无药渣剩余。高速撞击力和剪切力的双向作用，大地缩短了粉碎时间，提高粉碎效率。

9 、广谱适应：对于任何纤维状、高韧性、高硬度或有一定含水率的物料均可适应。对花粉及其它孢子植物等要求打破细胞壁的物料，其破壁率高于 98% 。同时适应干式和湿式粉碎。湿式粉碎时可加入水、酒精或其它液体。

10 、温度可控：通过配置可进行高温、常温、低温或超低温的微粉碎，可以保持物料的原有理化性质和活性成份。给磨筒外壁的夹套通入冷水。通过调节冷却水的温度和流量可控制粉碎温度。低温粉碎，冷冻系统低温度可达零下 25 ℃ ( 高档低温配置 ) 。

物料适应

广泛用于动植物 矿物中药材的单味或复方粉末,特别适用于强纤维性 韧性植物,单做或含量超过15%的高糖 粘性物料需要有制冷系统.

产能 kg/h

普通中药材 ( 食品 ) 0.5 -1 .5 kg/h ， -300 目 90-9 8 % 。灵芝孢子粉产量 0. 4 - 0.6 kg/h （ 2500 目） ，破壁率 90-9 8 % 。

整机外观

全不锈钢外观，全封闭

放置场地

可放于GLP实验室或10万级GMP洁净车间

交货周期

30个工作日

其他说明

电源:3相/380; 循环冷却系统

价 格

12.6万元

名 称

型号及规格

单 位

数量

备 注

主

机

部

分

1

主机

XDW- 6 B

台

1

2

隔声罩

复合隔章罩

台

1

不锈钢外观

3

冷冻机

3HP

台

1

不锈钢外观

附

件

部

分

1

扳手

12-14

件

1

2

紧固套筒

19

套

1

3

冷冻管

Φ 8 × 14

根

2

5 米 / 根

4

保温管

根

7

1.8 米 / 根

5

软连接 皮带

块

4

6

料筒

不锈钢

只

1

7

密封垫

Φ 130

件

1

8

喉箍

Φ 13 -20

个

10

包

装

箱

及

固定附件

1

主机包装箱

个

1

木箱

2

附件箱

个

1

纸箱

3

固定套

Φ 75 ×Φ 90 ×36

件

4

4

双头螺栓

M12 ×320

件

3 － 4 件

5

皮带防护罩

不锈钢

件

1

6

其它

名称

品牌

型号

数量

电源总开关

施耐德

GV2-ME16

1

电源开关安装盒

施耐德

1

断路器

施耐德

GV2-ME10

2

时间继电器

无锡明达

JSS20-CE ， 110V

1

交流接触器

耀华

CJX2-1210 ， 110V

5

带灯绿色按钮

耀华

LA38

3

绿色按钮开关

耀华

LA38

2

红色停止按钮

耀华

LA38

4

电源指示灯

耀华

1

液位警界灯

耀华

24V

1

熔断器座

耀华

RT18-32

4

熔芯

耀华

2A

4

隔离变压器

耀华

BV50

1

辅助触头

耀华

F4 － 20

1

航空插头

国产

14 芯

2 套

接线端子

国产

2.5 平方

28

温度控制显示仪

上海精创

3010 型

1

型号

DWL03

机组特性

制冷量

KW

6.2

Kcal/h

2691.1

TR

0.89

整机功率

KW

2.4

整机运转电流

A

5.2

压缩机

数量

1台

输入功率

KW

2.2

工作电流

A

4.4

工作电压

V

380

循环防冻液

水管接口直径

mm

10

种类

乙二醇兑水1：1

冷凝风机

输入功率

KW

0.55

工作电流

A

1.4

增压泵

输入功率

KW

0.09

扬程

m

5

流量

L/min

13

循环泵

输入功率

KW

0.125

扬程

m

20

流量

L/min

33

防冻液水箱容积

L

65

外形尺寸

长

mm

1200

宽

mm

750

高

mm

940

制冷剂

R404A

制冷剂充注量（ kg ）

2

低 制冷 温度(可调)

-10 ～- 25 ℃

整机重量

kg

250

序号

名称

品牌

产地

备注

1

压缩机

泰康

法国

3HP

2

微电脑温度控制仪

精创

上海

上海

3

交流接触器

耀化

浙江

国产名牌

4

断路保护器

施耐德

法国

进口品牌

5

翅片式冷凝器

东威

江苏盐城

国产

6

储液器

法斯克

天津

国产

7

冷凝风机

马尔

杭州

国产

8

膨胀阀

丹佛斯

法国

进口

9

电磁阀

奉申

上海

国产

10

过滤器

鸿森

浙江

国产

11

板式换热器

烽煌

浙江

国产

12

压力表

鸿森

浙江

国产

13

压力控制器

丹佛斯

法国

进口

14

增压泵

威乐

法国

进口

15

循环泵

利欧

上海

国产

16

制冷剂

金典

浙江

国产
